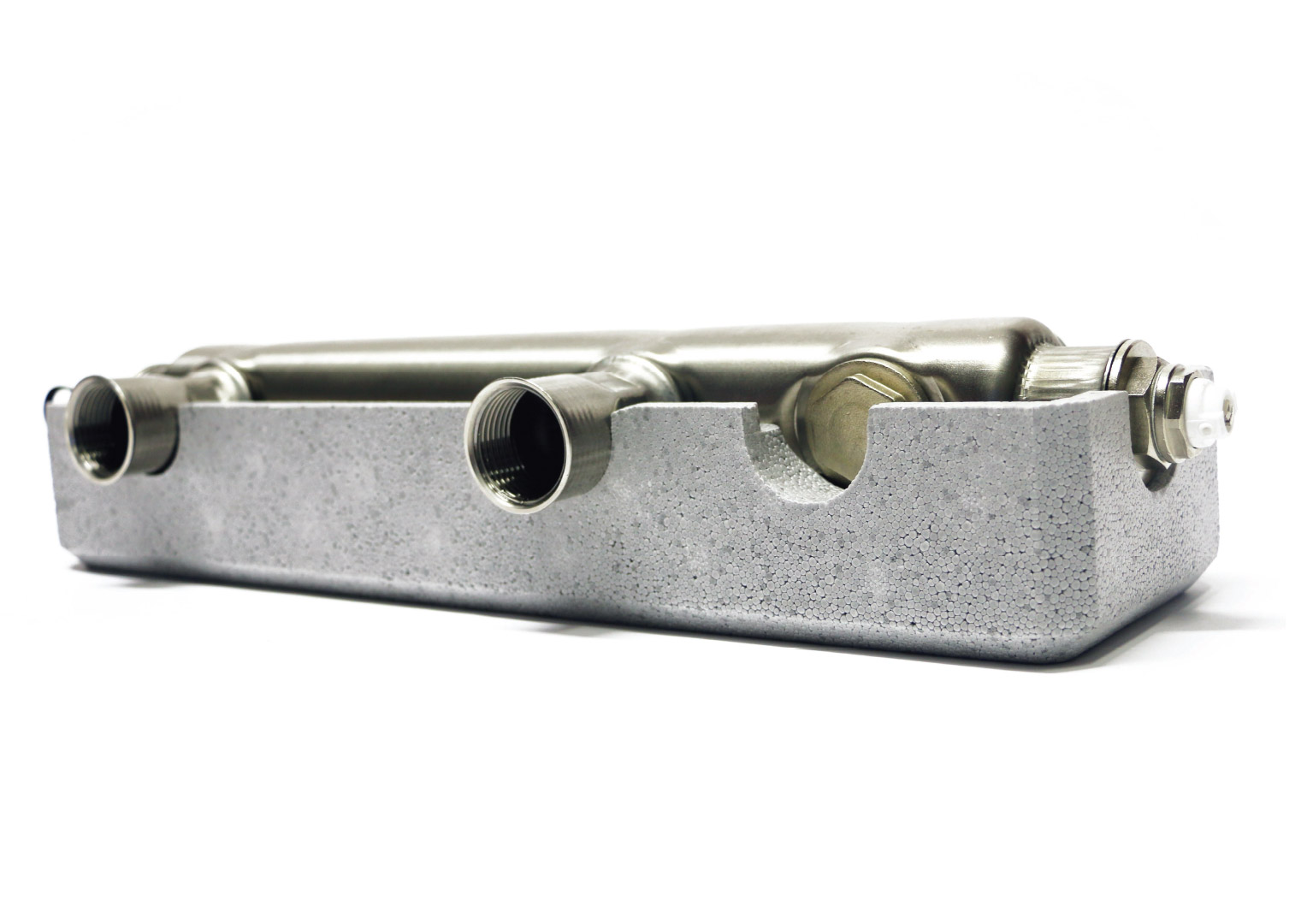

HYDRAULICKÝ VYROVNÁVAČ DYNAMICKÝCH TLAKŮ

Z UŠLECHTILÉ OCELI VČETNĚ IZOLACE A KONZOLE

Odděluje otopnou soustavu od kotlového okruhu bez zásahu do hydraulické stbility promárního okruhu. Eliminuje se přebytek dynamického tlaku oběhových čerpadel kotlového okruhu přenášený do otopné soustavy. Tím je zejména zabráněno deformacím provozních charakteristik trojcestných směšovacích ventilů sekundáního okruhu topné soustavy.

NÍZKÉ PROVOZNÍ NÁKLADY

  • Celonerezová kompaktní armatura
  • Termoizolační obal z kvalitní EPS
  • Kompatibilní se všemi typy kotlů
  • Určeno pro rodinné domy
  • Certifikát kvality



Technické parametry

Funkce

Hydraulický vyrovnávač dynamických tlaků zajistí vytvoření hydraulické stability otopné soustavy.
Odděluje otopnou soustavu od kotlového okruhu bez zásahu do hydraulické stability primárního okruhu.
Eliminuje se přebytek dynamického tlaku oběhových čerpadel kotlového okruhu přenášený do otopné soustavy.
Tím je zejména zabráněno deformacím provozních charakteristik trojcestných směšovacích ventilů sekundárního okruhu topné soustavy.

Specifikace

  • Celonerezová kompaktní armatura
  • Termoizolační obal z kvalitní EPS izolace dle EnEV
  • Pro výkony do 45kW / rodinné domy 100-350m2
  • Kompatibilní se všemi typy kotlů
  • Odvzdušňovací ventil DN15
  • Vypuštěcí a odkalovací ventil DN15 s otočným tělem
  • Průměr těla 54mm
  • Rozměr s izolací 115x115x465mm
  • Max. tlak PN10
  • Max.: 120°C
  • Max. průtok: 4500 l/hod při rychlosti proudění 1,5m/sek
  • Průměr připojovacích závitů DN25 / 1“ (vnitřní závit)
  • Osová vzdálenost strana A pro připojení 270mm
  • Osová vzdálenost strana B pro připojení 190mm (možnost změny na 270mm)
  • Nastěnný držák je příplatková výbava
  • Výroba Německo

Použití

  • pro malé kotlové zařízení
  • pro hydraulické oddělení zdroje tepla od systému vytápění
  • na eliminaci přebytků dynamických tlaků oběhových čerpadel

Varianty

  • Anuloid HVDT Hydraulický vyrovnávač dynamických tlaků - Bez izolace
  • Anuloid HVDT Hydraulický vyrovnávač dynamických tlaků - Včetně izolace
  • Anuloid HVDT Hydraulický vyrovnávač dynamických tlaků - Včetně izolace a konzole
  • Izolace pro Anuloid HVDT Hydraulický vyrovnávač dynamických tlaků
  • Konzole / Držák pro Anuloid HVDT Hydraulický vyrovnávač tlaků
